V 重力シングルトグル一次ジョークラッシャーマシン

高容量一次ジョークラッシャー、シングルトグルジョークラッシャーCJ1211を備えたV重力ジョークラッシャー

製品説明

MJシリーズジョークラッシャーは、シングルエルボー複合スイングタイプとヘビーデューティー設計を採用し、対称的な深い破砕室、大きな投入口、最適化されたメッシュ角度を使用して、高い稼働率、大きな破砕比、高い生産性を実現しています。クラッシャーの長寿命、低摩耗、メンテナンスと操作の容易さ、油圧または機械的な排出機構の調整はシンプルで信頼性があります。



MJシリーズのジョークラッシャーは、CADと有限要素解析手法を最大限に活用して、クラッシャーを最適化しています。

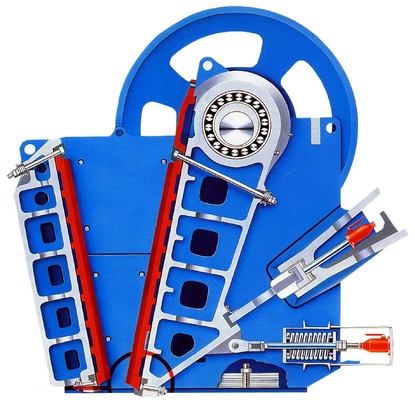

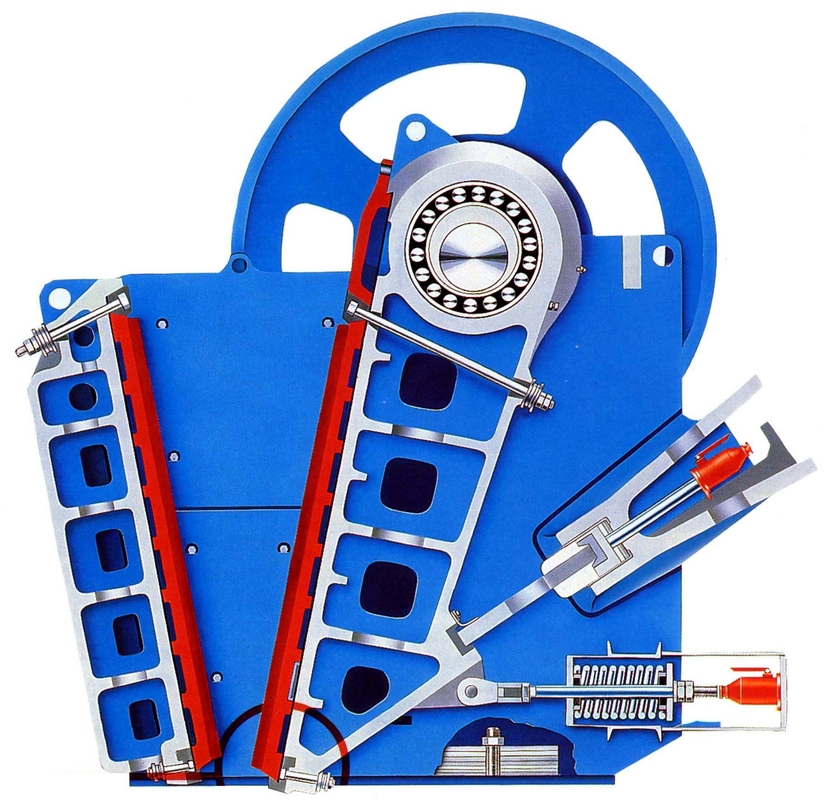

長年の経験蓄積に基づいた構造。この機械の設計は、強度を確保し、信頼性、安全性、経済性を高めながら、装置の軽量化を重視しています。固定ジョープレートと可動ジョープレートの両方が、波状プレートを備えた箱型の鋳物であり、軽量で高強度と剛性を備え、安全で信頼性の高い二重密閉潤滑システムを備えています。

すべての溶接は応力集中ゾーンから回避され、応力集中ゾーンのコンポーネントの曲率を変更して強度を高めています。





正方形の大きな供給、デッドゾーンのない対称的な深いキャビティ破砕室

供給能力を向上させるために





MJシリーズのジョークラッシャーは、ほぼ正方形の大きな投入口、深いキャビティ、デッドゾーンのない破砕室の設計を採用しており、供給能力と出力を向上させることができます。

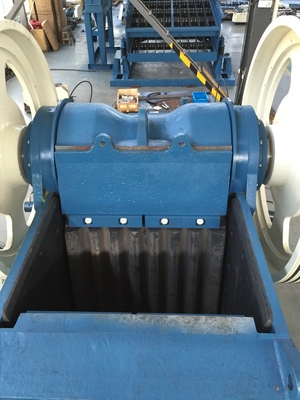

可動ジョーの上部には、供給衝撃を受けるための交換可能な厚い保護シールドが装備されています。

投入口の可動ジョーの上にブロックプレートを設置する必要はなく、クラッシャーに入るバルク鉱物は破砕室の移動エリアに直接落下できます。



従来のジョークラッシャーは、定格開口部よりも小さい有効な供給サイズを備えた非対称破砕室設計を採用しています。このシリーズのクラッシャーは、対称破砕室設計を採用しているため、実際の開口部は定格開口部と等しくなり、供給能力が向上します。



モデル	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
供給サイズ	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
出荷量(m³)	13	23	32	38	48	58
(CSS)範囲	50-175	75-275	125-275	125-300	125-300	150-300
重量(kg)	13200	27000	34500	41500	53000	63500
モーター出力(kw)	75	132	160	160	200	200
容量(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	モデル
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



表に示されている容量は、クラッシャーの容量の概算を示すにすぎません。対応する条件は、オープンサーキット破砕、体積密度1600 kg/m3の乾燥発破花崗岩であり、その最大サイズはクラッシャーが許容する最大供給サイズを満たすことができます。表の低い値は、排出サイズよりも小さい供給の細粒分が拒否される状況に適用され、高い値は細粒分を含む状況に適用されます。クラッシャーが正常に動作できるCSSは、供給粒度分布、材料の脆性（Wi）、供給汚染物質の量、設置されているジョープレートの種類、および使用されている材料の種類によって異なります。





排出粒度特性曲線 この曲線は、中程度の破砕可能な岩石（破砕作業指数Wi=16）の典型的な粒度特性曲線です。製品の約75％はCSS未満です。粒度曲線の形状と製品はCSSの比率よりも小さく、鉱物の特性によって異なります。異なる脆性を持つ岩石（Wiが20〜12の間）の場合、通常、破砕された製品の約65％〜85％がクラッシャーCSS未満です。

石材破砕機は、採掘、採石場、建設、道路、その他の産業における花崗岩、玄武岩、石灰岩、岩石、コンクリート、骨材、砂利、ドロマイト、石英、および130種類以上の石の一次、二次、および微細破砕に広く使用されています。当社のすべての石材破砕機には、選択できるフルモデルがあります。ニーズに応じて、小型石材破砕機、中型石材破砕機、または大型石材破砕機を選択できます。
